三菱電機礦用變頻器IGBT模塊選型

礦用變頻器是指礦井、礦山使用的變頻器，主要用于采掘機械（電鏟）、運輸機械（提升機、絞車、皮帶運輸機）和通風機的變頻調速控制。由于我國煤炭產量大，煤礦數量眾多，因此一般意義上的礦用變頻器是指使用在煤炭行業礦井中的通用變頻器。

在我國煤炭開采領域經第十一個五年計劃后，井下供電布局由地面及井口10kV和6kV、工作面1140V、大巷660V、選煤廠380V，升級為地面及井口10kV、大巷6kV、工作面3.3kV、選煤廠660V的全數字化微電子綜合保護供電系統，并為煤礦使用3300V以上高壓大功率變頻器提供了安全供電保障。

在各種電壓等級的礦用變頻器中，3300V防爆變頻器主要應用于煤礦井下綜采工作面的刮板輸送機等設備的電機調速驅動；1140V防爆變頻器主要應用于煤礦井下各類運輸皮帶等設備的電力調速驅動；而660V防爆變頻器主要應用于煤礦井下盲井提升機、小型運轉皮帶等設備的電氣調速驅動。

針對各種電壓等級的礦用變頻器對IGBT模塊選型需求，三菱電機有如下IGBT模塊可供選擇：

◎1700V NX6 IGBT 用于660V防爆變頻器；

◎3300V HVIGBT用于1140V防爆變頻器；

◎4500V HVIGBT用于采用三電平拓?fù)涞?/span>3300V防爆變頻器。

其中，HVIGBT是High Voltage Insulated Gate Bipolar Transistor的簡寫，在三菱電機尤其是指鐵路牽引等級的IGBT模塊，并且已經取得IRIS認證(International Railway Industry Standard)。

對于3300V 三電平礦用變頻器，通常母線電壓為4800VDC，而且通常采用中性點接地的處理方式。在此種處理方式下，根據《軌道交通機車車輛用電力變流器》（IEC61287）中規定的介質試驗要求，所需要模塊的絕緣電壓為：

因此選擇絕緣電壓為Viso=6000V的模塊就也可以滿足要求。

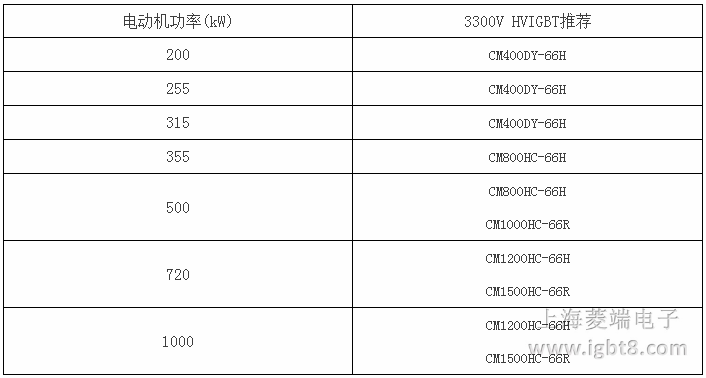

針對1140V礦用變頻器，HVIGBT模塊產品推薦如下:

針對3300V礦用變頻器，HVIGBT模塊推薦如下：

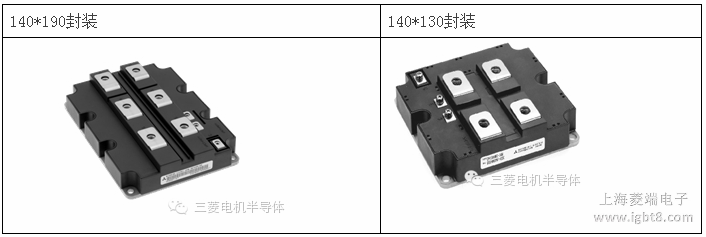

模塊封裝外形：
