Concept IGBT驅動選型

具20年IGBT驅動研發與生產經驗，瑞士Concept公司是全球領先的IGBT驅動器(中、大功率) 的制造商，致力研發各種性 能卓越的驅動器滿足不同客戶的需求，產品特點包括頂尖的技術、出色的性能、無與倫比的質量和高性價比。Concept 公司除了 生產適用范圍廣泛的通用驅動器外，還生產針對不同廠家和 型號的大功率IGBT模塊 的專用驅動器。此外，C oncept 公司率先提出和使用IGBT驅動器的先進技術即Scale技術(現有最新第二代即Scale2技術)，引導IGBT驅動器未來發展的趨 勢和方向。

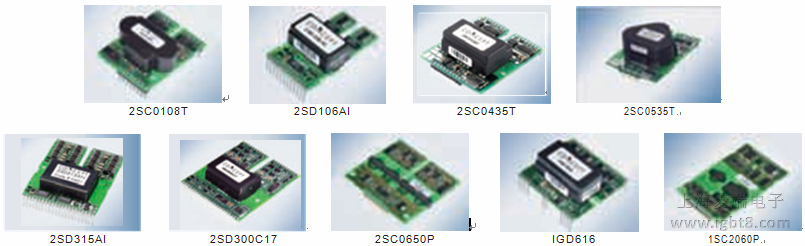

Scale門極驅動核 Scale門極驅動芯片是基于PCB模塊，同時具有驅動的基本功能，包括電隔離、保 護功能 及DC/DC變換器等等。驅動芯片和 其他配件如輸入接口，門極電阻，有源箝位等可附加集成在一個電路板上以匹配特定的IGBT或應用。 IGBT的驅動芯片適用 于600V-3300V的反向電壓及每信道1W–20W的驅動功率。它們同樣適用于開關頻率500kHz的MOSFET。

	產品型號	輸出功率 [W/信道]	門極電流 [A/信道]	阻斷電壓 [V]	最大頻率 [kHz]	第N代 SCALE	拓撲結構特點
							能否驅動多電平	能否并聯
單信道驅動核	1SD1548AI	15	48	1200/1700	150	1
	1SD2060P	20	60	1200/1700	500	2	opt	P
	IGD515EI	5	15	1700/3300	100		P
	IGD616	6	16	1200/1700	150	1
雙信道驅動核	2SC0108T	1	8	1200/1700	75	2	P	P
	2SD106AI	1	6	1200/1700	100	1
	2SD315AI	3	15	1700/2500/3300	100	1
	2SD300C17	4	30	1200/1700	60	2
	2SC0435T	4	35	1200/1700	100	2	P	P
	2SC0535T	5	35	3300	100	2	P	P
	2SC0650P	6	50	1200/1700	150	2	P	P
	IHD 260/660	1	6	1200/1700	100	1
六信道驅動核	6SD106EI	1	6	1200/1700	100	1

Scale 門極驅動選型:

驅動型號	電壓	適用的IGBT模塊
2SC0108T	1200V/1700V	34mm 62mm EconoDUAL3 EconoPACK4, EconoPACK+
2SC0435T	1200V/1700V	EconoDUAL3 EconoPACK+ PrimePACK
2SC0535T	3300V	IHV
2SC0560P	1200V/1700V	PrimePACK，IHM
2SD315AI	1700V 3300V	EconoDUAL3  EconoPACK+  PrimePACK  IHV
2SD300C17	1200V/1700V	EconoDUAL3 EconoPACK+ PrimePACK IHM
2SD106AI	1200V/1700V	34mm 62mm EconoDUAL3 EconoPACK+
6SD106EI	1200V	EconoPACK+
6SP0235T2A0	1200V	Hybripack2
6SP0110T2B0	1200V	Hybripack1

Scale即插即用驅動模塊

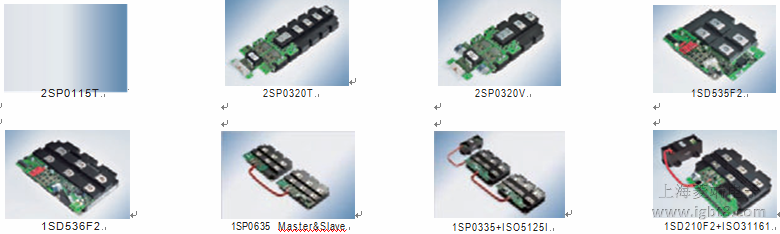

Scale即插即用驅動是即用型驅動，已廣泛應用于多種IGBT模塊，如1200V-6500V電壓的高功率高壓IGBT模塊。即插即用驅動配備DC/DC變換器、短路保護、有源箝位及電源監視器等。用戶只需要將驅動模塊插在相應的IGBT模塊，系統無需進 一步的確認和匹配即可開始進作。

	驅動器家族	阻斷電壓 [V]	信號接口 [kHz]	第N代 Scale	拓撲結構特點
					能否驅動多電平	能否并聯
EconoDUALTM	2SP0115T	600/1200/1700	電氣	2	P	P
PrimePACKTM	2SP0320T	1200/1700	電氣	2	P	P
	2SP0320V	1200/1700	光纖	2	P
	2SP0320S	1200/1700	光纖(ST型)	2	P
IHM 130mm	2SB315A	1200/1700	電氣	1
	2SB315B	1200/1700	光纖	1
	1SD535F2	1200/1700/2500/3300	光纖	1	P
	1SD536F2	1200/1700/2500/3300	光纖	1	P
	1SD418F2	1700/2500/3300	光纖	1	P
	1SP0635×2M	1200/1700/2500/3300	光纖	2	P	P
	1SP0635×2S	1200/1700/2500/3300	并聯接口	2	P	P
	1SD312F2+ISO3116I	4500	光纖	1	P
IHV 130mm	1SD210F2+ISO3116I	4500/6500	光纖	1	P
	1SP0335×2M+ ISO5125I	3300/4500/6500	光纖	2	P	P
	1SP0335×2S	3300/4500/6500	并聯接口	2	P	P
