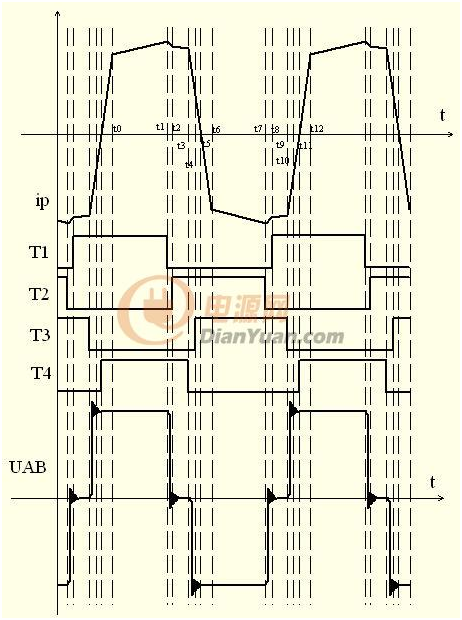

12個工作過程包括:2個正負半周期的功率輸出過程,2個正負半周期的鉗位續流過程,4個諧振過程(包括2個橋臂的諧振過程與2個換流過程),2個原邊電感儲能返回電網過程,最后還有2個變壓器原邊電流上沖或下沖過零結束急變過程。這12個過程就構成了移相全橋的一個完整的工作周期,只要有任何一個過程發生偏離或異常,將會影響到移相全橋的ZVS效果,甚至?xí)䦟?dǎo)致整個電源不能正常工作。
接下來說說
移相全橋存在的問題
問題一:滯后臂較難實現
ZVS
文章來源:http://xudaoyu.cn/bl/392.html
n
原因:
滯后臂諧振的時候,次級繞組短路被鉗位,所以副邊電感無法反射到原邊參加諧振,導致諧振的能量只能由諧振電感提供,如果能量不夠,就會出現無法將滯后臂管子并聯的諧振電容電壓諧振到0V.
n
解決方法:
①、增大勵磁電流。但會增大器件與變壓器損耗。
②、增大諧振電感。但會造成副邊占空比丟失更嚴重。
③、增加輔助諧振網絡。但會增加成本與體積。
n
問題二:
副邊占空比的丟失
n
原因:
移相全橋的原邊電流存在著一個劇烈的換流過程,此時原邊電流不足以提供副邊的負載電流,因此副邊電感就會導通另一個二極管續流,即副邊處于近似短路狀態;
Dloss與諧振電感量大小以及負載RL大小成正比,與輸入電壓大小成反比。
n
解決方法:
①、減少原副邊的匝比。但會造成次級整流管的耐壓增大的后果。
②、將諧振電感改為可飽和電感。
