MW風電變流器IGBT模塊吸收電容及電流傳感器

MW級風電變流器IGBT模塊直流母線吸收電容及電流傳感器選擇，IGBT模塊選用三菱new mpd系列IGBT模塊CM1800DY-34S，介紹了IGBT模塊由于直流母線雜散電感產生尖峰電壓及吸收電容容值計算方法，并以此為依據選擇合適的薄膜電容器，作為直流母線吸收電容。
盡管設計中直流濾波電容與IGBT間采用復合母排連接，但是考慮直流濾波電容上的串聯電感與復合母排上存在的分布電感的影響，為了抑制IGBT在快速開關過程中的過電壓，需要在IGBT兩端安裝吸收電容。
吸收電容的容值選取公式如下式所示： 其中，I_peak為最大關斷電流，L_σ為線路雜散電感，Δu 為關斷時允許的電壓變化范圍。
由于功率組件設計最大運行電流有效值為1250A，則電流峰值為1767.5A；考慮中間直流電壓最高1100V，CM1800DY-34S模塊的最高耐壓為1700V，驅動板上關斷過壓抑制TVS管耐壓為1400V，為了避免TVS頻繁動作，限定在最大運行電流時關斷過壓小于250V；每只直流濾波電容的自感為40nH，10支并聯后直流電容上的電感為4nH，復合母排的分布電感假定為40nH，則關斷時線路雜散電感為44nH。在此條件下，吸收電容的容值C≥2.28μF。
在考慮關斷電流為1767.5A，吸收電容需要承受峰值電流為1767.5A，基于IGBT的正負出線方式，選擇選擇兩只吸收電容，每只容值大于1.14μF，承受峰值電流大于884A。吸收電容耐壓應與IGBT相當，選擇其耐壓為1700VDC。

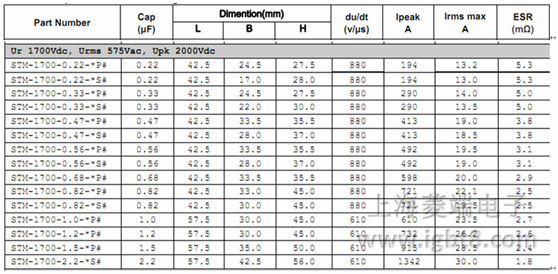

EACO公司的吸收電容列表如下表所示，型號為STM-1700-1.5-RP28的吸收電容容量為1.5uF，工作電壓為1700VDC，Ipeak=915A，可以滿足設計要求。也可選擇符合上述要求的其他廠家吸收電容。 電流傳感器:
功率組件交流側最高輸出電流為1250Arms，因此電流傳感器的測量范圍應該大于該數值；組件的工作電壓為直流1100V和交流690Vac，依據標準，電流傳感器的原副邊能夠滿足承受2500Vac/60s耐壓測試的要求；工作環境溫度至少需要滿足-20℃~45℃的要求。風電領域電流傳感器的主流供貨商為L(zhǎng)EM公司和ABB公司，適合該功率等級的電流傳感器型號分別為ES2000S（ABB公司）和LT2005S（LEM公司）。
