IGBT尖峰電壓吸收電容

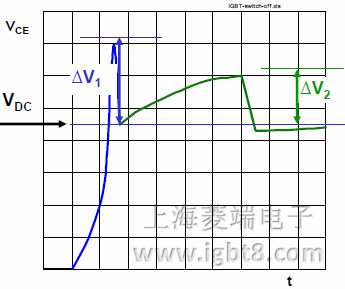

由于IGBT主回路母排有雜散電感存在，當關斷IGBT的時候，集電極-發射極電流會快速下降，電感的特性是電流不能瞬變，會產生感應電動勢，形成尖峰電壓: 這些尖峰電壓的方向與直流母線電壓方VDC-link一致，疊加在母線上會導致VCE>VCEmax，就有可能會損害IGBT。 這就需要一定的措施抑制尖峰電壓的大小，除了在IGBT驅動器上采用一定的措施如有源鉗位等進行電壓鉗位外，還需要在直流母線兩端添加吸收電容。這好比添加了一個低通濾波器，會吸收掉尖峰電壓。
加裝吸收電容時，容量及電容選型也很重要，吸收電容也需要優化：
􀂋錯誤的吸收電容并不能吸收掉尖峰電壓

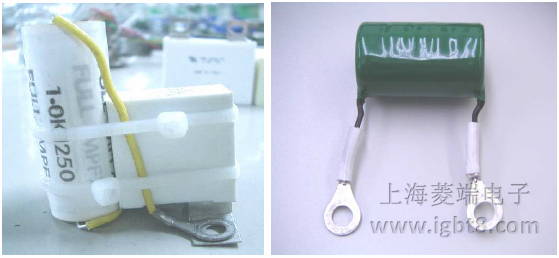

􀂋直流母排有雜散電感的話就會產生振蕩 下圖的這些電容并不能像吸收電容那樣安全工作: 􀂉不同的供應商，有不同的吸收電容

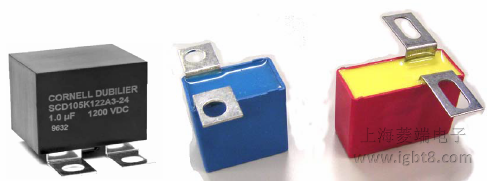

􀂉在老化和故障測試中，就能選出最優的吸收電容

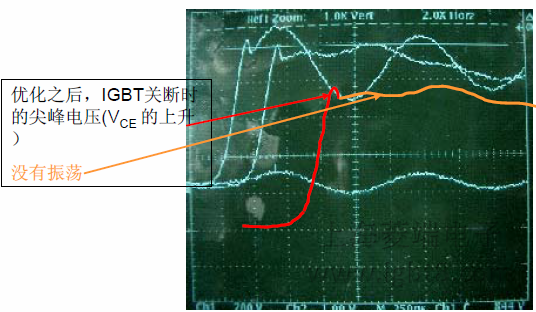

􀂉選擇雜散電感較小的吸收電容 優化之后:
􀂋很明顯的尖峰電壓減小

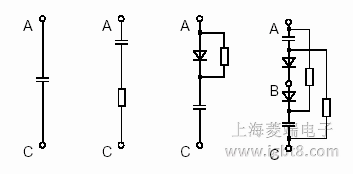

􀂋沒有振蕩 減小過壓的吸收電容電路有以下幾種方式： 計算吸收電容：

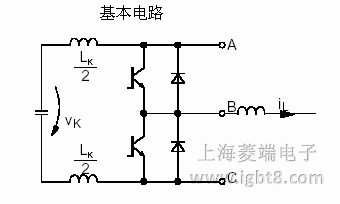

母排雜散電感和吸收電容雜散電感的影響 􀂋iC= 運行電流
􀂋diC/dt= 關斷
