輸出電流的基本頻率Fout

它是最大輸出電流基本頻率的最高值，它受到SKiiP 內部電流傳感器及其相應的電路的限制。對SKiiP3 和PWM（脈沖寬度調制頻率），當?shù)谝淮沃C波電流Ipeak(1)的峰值幅度達到電流傳感器的最大額定電流IC 時，它會對FSW產生影響。對于方波信號，可以計算如下：

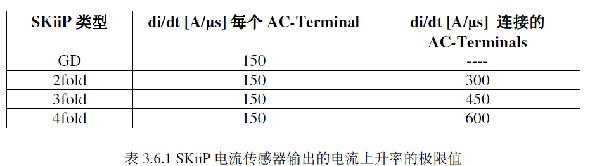

同時我們還需要考慮到，半橋IAC-termina 的最大值為400A 和最大集電極電流IC 受溫度影響的變化。它還受到SKiiP 電流傳感器輸出的電流上升率di /dt 的影響（表3.6.1）。

對于老型號SKiiP2 系列FOUT≤1 千赫，因為它的電流傳感器不適合更高頻率。
