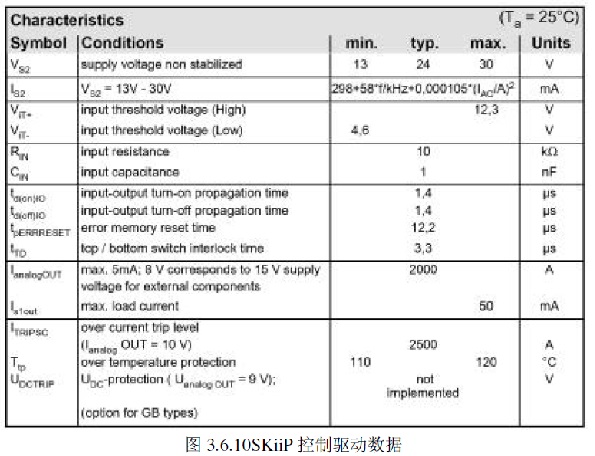

SKiiP控制驅動的額定值

允許的控制驅動的電源電壓范圍VS2

在當前使用的SKiiP 開關可以工作在一個不穩定的電源電壓下，在這里給出它的范圍。如果電源電壓值低于下限，就會記錄錯誤，并錯誤報警信號的輸出為高電位，同時關斷IGBT。重新恢復必須首先保證內部沒有錯誤，然后至少在tpERRRESET期間內，兩個控制信號為低電位，或者使用重新開通電源�？刂撇糠值� 24 V 電源必須能提供一個最小峰值為1.5 A 的電流額定值，在開通時，電源電壓必須保證上沖電壓小于2 秒（對SKiiP3 模塊，對SKiiP2 模塊≤50 毫秒）。當利用重新開啟電源復位時，SKiiP3模塊的上沖電壓時間最大150 毫秒，在此期間，在SKiiP 輸入端口必須無開關信號。相關參數：環境溫度Ta= 25°C。

控制驅動的電流消耗IS2 和IS1（IS1 只對SKiiP2）

SKiiP 控制驅動的電流消耗取決于電源電壓幅度值、開關頻率、IGBT 的柵極電容和補償電流傳感器檢測消耗的交流電流。因此，該數據文件中給出了一個以開關頻率和交流電流為變量的計算方程。該電源的選取應至少比計算數值高20％來作為確定值。相關參數：環境溫度Ta = 25°C 。

輸入飽和電壓的高電位Vit+和低電位 Vit-

它是輸入控制信號高電壓時允許的最低電位以及低壓時允許的最高電位。相關參數：

環境溫度Ta = 25°C
