SKiiP2 GDL 類型模塊斬波器的特性

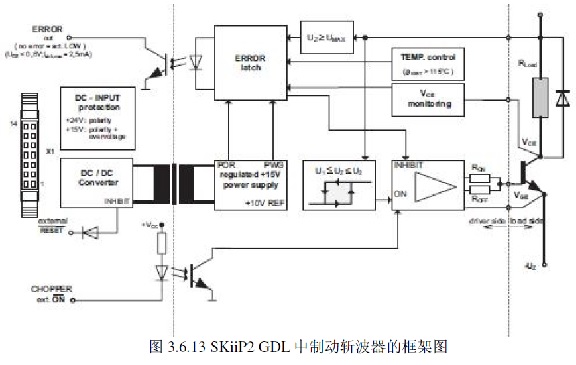

在老式的SKiiP2 模塊GDL 類型中，包含有3 相逆變器和一個額外的制動斬波器，但制動斬波器的極限值和其他特性沒有在數據文件中單獨給出。圖3.6.13 顯示了制動斬波器的框架圖。
SKiiP2 GDL 中制動斬波器的框架圖

通過二點控制器可產生IGBT 斬波器的開關信號，它同直流母線上的電壓有關。通常最小開通寬度被限制在30 微秒內。1200 V 的 SKiiP2 有兩種DCL 版本可供選擇（表3.6.2）。
表 3.6.2 1200V-SKiiP2 中斬波器的切換電壓

當錯誤儲存器啟動并沒有被復位，它的錯誤輸出信號為高電位，這時可以通過輸入端口CHOPPER ext./ON 開通制動斬波器。最大的外部開關信號的頻率為5 kHz。在制動斬波器中集成了短路保護，它通過VCE（sat）解決，以及過熱保護（Tr = 115°C ），驅動電壓過壓監視和浪涌保護（阻塞超過Vdmax 的開關信號）。參看SKiiP 技術說明。
