SiC MOSFET 的可靠性

6.1 門極氧化膜

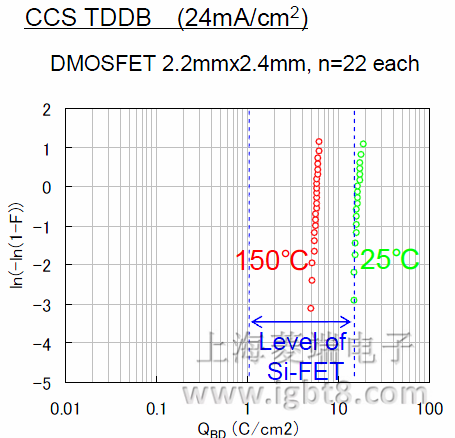

在SiC 上成型的門極絕緣膜的可靠性長年以來受到質疑，但是ROHM 通過不斷地研發門極氧化膜成型工藝和優化器件結構，使SiC MOSFET 達到與目前廣泛應用的Si‐MOSFET 和IGBT 同等的品質。CCS TDDB (Constant Current Stress、Time Dependent Dielectric Breakdown) 測試的結果是，SiC MOSFET 中衡量門極氧化膜品質的指標的QBD 為15～20C/cm2，與Si‐MOSFET 一致。文章來源：http://xudaoyu.cn/js/178.html 即使門極絕緣膜的品質比較高，但是因?yàn)镾iC 晶體中還存在較多的結晶缺陷，所以也有可能因?yàn)檫@些結晶缺陷而引起初期故障。ROHM 通過采用獨特的篩選技術，努力使這些初期故障不流向市場。

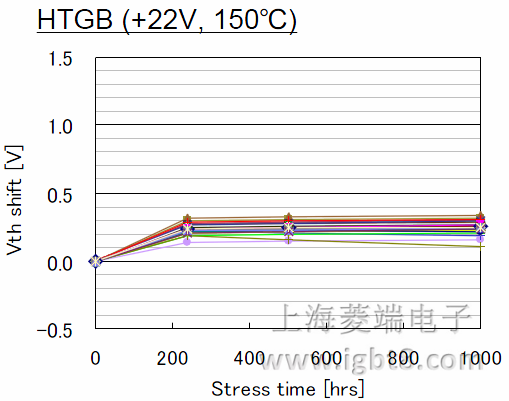

HTGB（High Temperature Gate Bias：高溫門極偏壓）測試（+22V, 150℃）的結果是，總計1000個以上的器件無故障無特性變更地通過1000 個小時測試。另外300 個以上的器件通過3000 個小
時的測試也已經確認完畢。
6.2 閾值穩定性 (門極正偏壓)
以目前的技術水平，在SiC 上成型的門極絕緣膜的界面上會形成陷阱，如果長時間給門極施加DC 正偏壓，則陷阱會捕獲電子，從而閾值上升。但是，該閾值的漂移在Vgs=+22V、150℃的條件
下經過1000 個小時之后，只有0.2～0.3V，非常小，這個水平目前在業界內也是最小的。陷阱基本上是在施加偏置電壓初期的幾十個小時內填滿，之后則無變動地穩定下來。 6.3 閾值穩定性（門極負偏壓）

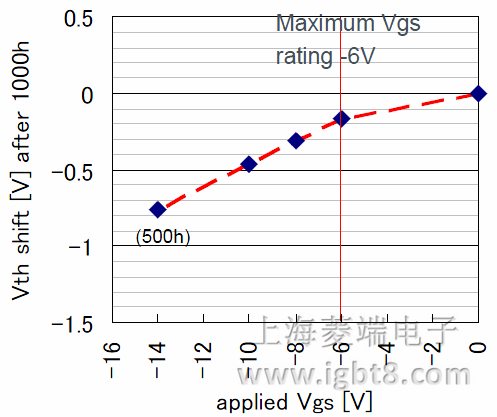

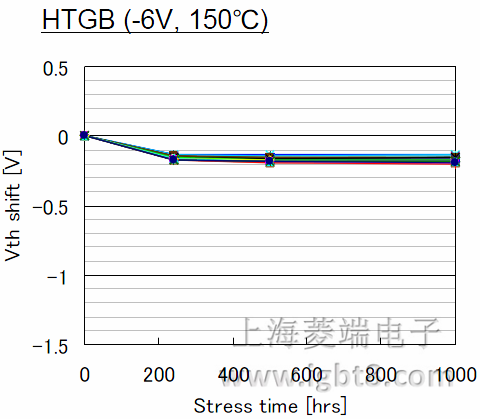

在給門極長時間施加DC 負偏壓的情況下，由于空穴被捕獲，因此發生閾值降低的情況。該閾值變化的程度比正偏壓的情況下要大，當Vgs 為‐10V 以上時，閾值降低0.5V 以上。第二MOSFET(SCT2[][][]系列、SCH2[][][]系列)的門極負偏壓的保證電壓為‐6V。當負偏壓大于‐6V 時，會發生明顯的閾值降低的情況，請不要使用。如果施加正負交叉的AC 偏壓的話，由于不斷重復地對陷阱進行充電和放電，所以對漂移的影響很少。
