英飛凌EconoPACK－增強型六單元IGBT模塊

1、一般描述

在英飛凌IGBT模塊EconoPACK＋dual 的基礎上，把三個半橋模塊組合在一起，就是英飛凌增強型六單元IGBT 模塊。一個模塊可做到450A、1700V 六單元。由于這種結構易于并聯，若采用三只這種模塊可組成1350A、1700V 六單元逆變橋。

2、增強型六單元 IGBT

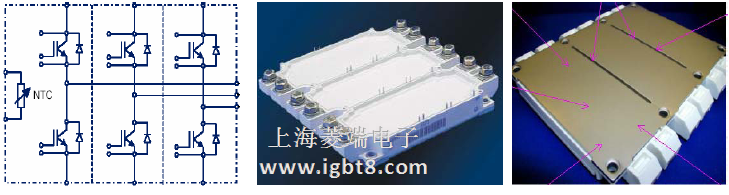

模塊等效電路及外形圖

圖2.19 增強型六單元IGBT 模塊等效電路及外形圖

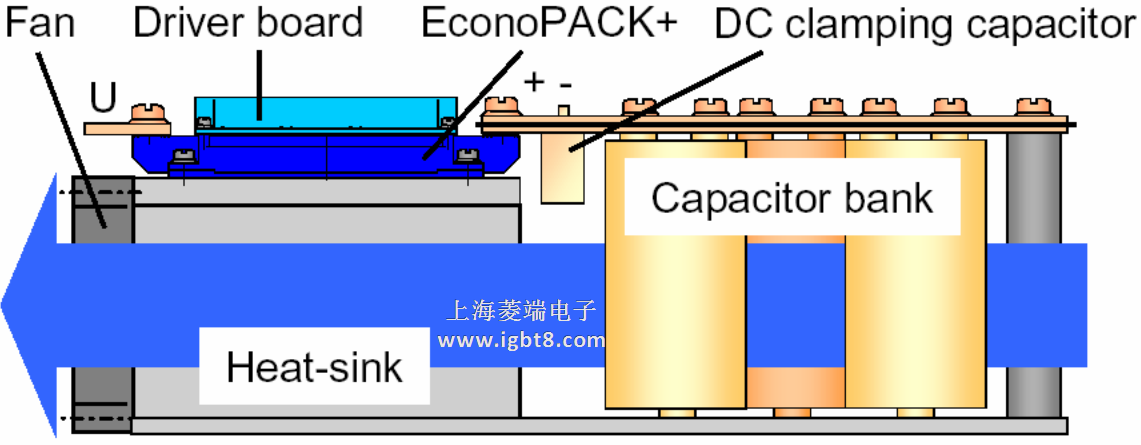

3、英飛凌 EconoPACK TM＋主電路布局示意圖

圖2.20 英飛凌 EconoPACKTM+主電路布局示意圖

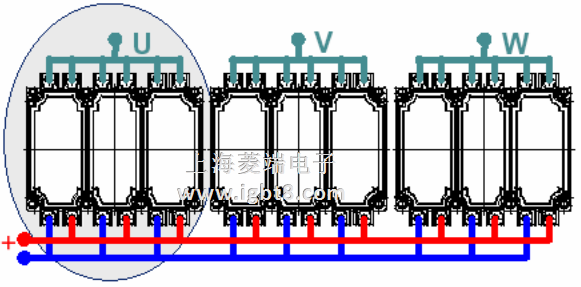

4、英飛凌增強型六單元IGBT并聯示意圖

圖2.21 英飛凌增強型六單元IGBT 并聯示意圖

關于并聯，請參閱英飛凌應用文章：AN2003-08；

關于安裝，請參閱英飛凌應用文章：AN2002-02。

5、英飛凌增強型六單元IGBT模塊主要型號如下，詳情請參閱英飛凌IGBT模塊產品目錄http://xudaoyu.cn/cp/432.html，產品及技術咨詢歡迎聯系上海菱端電子科技有限公司：

FS225R12KE4 225A、1200V 六單元

FS300R12KE4 300A、1200V 六單元

FS450R12KE4 450A、1200V 六單元

FS225R17KE4 225A、1700V 六單元

FS300R17KE4 300A、1700V 六單元

FS450R17KE4 450A、1700V 六單元
