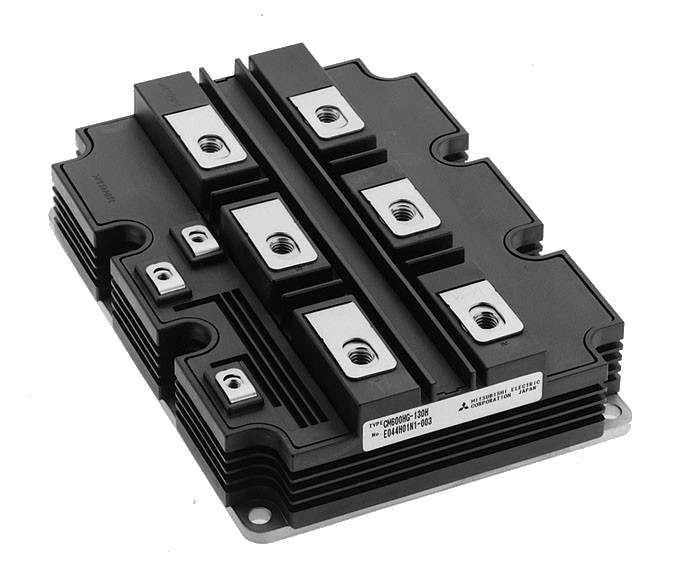

三菱電機HVIGBT介紹

三菱電機的HVIGBT憑借其高性能、低損耗和高可靠性的表現，廣泛的應用在軌道牽引，電力傳輸和大功率工業驅動領域，此次介紹的R系列HVIGBT在客戶處也擁有良好的口碑。

一：產品特點 封裝尺寸與 H 系列兼容
額定電流提高，例如3300V系列，額定電流由1200A提升到1500A
高魯棒性設計
運行溫度范圍擴大 : -40~125°Cà-50~ 150° C
最小存貯溫度擴展 : –40°Cà –55°C
內部硅片均流一致性好

二：硅片結構

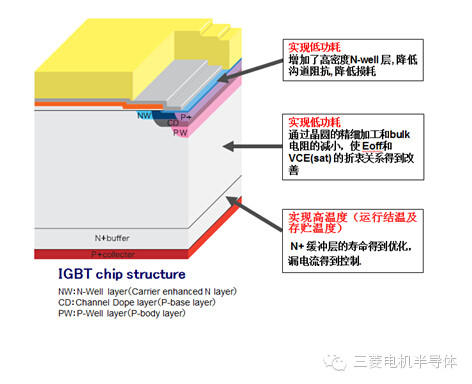

R系列HVIGBT通過優化硅片的設計，進一步降低了損耗，提高了可靠性，提高了電流能力。下圖為3300V硅片結構的示意圖： 三：內部結構

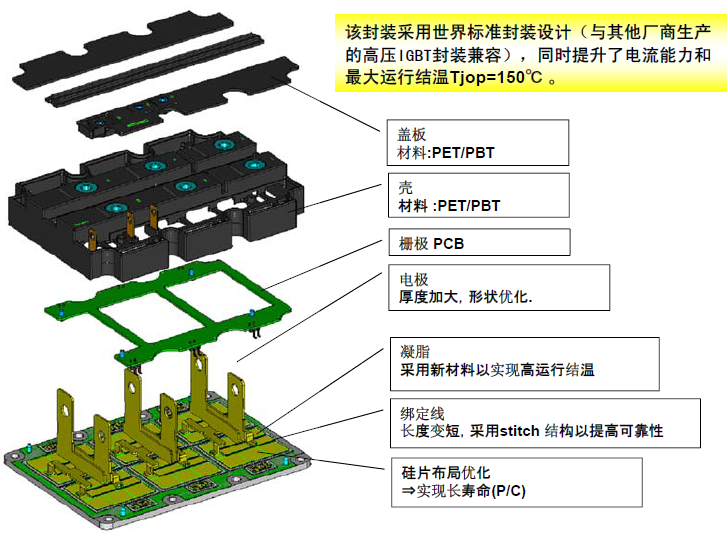

R系列HVIGBT進一步優化了內部結構，裝配過程控制嚴格，以保證優異的可靠性，下圖為內部封裝結構圖： 四：產品線布局

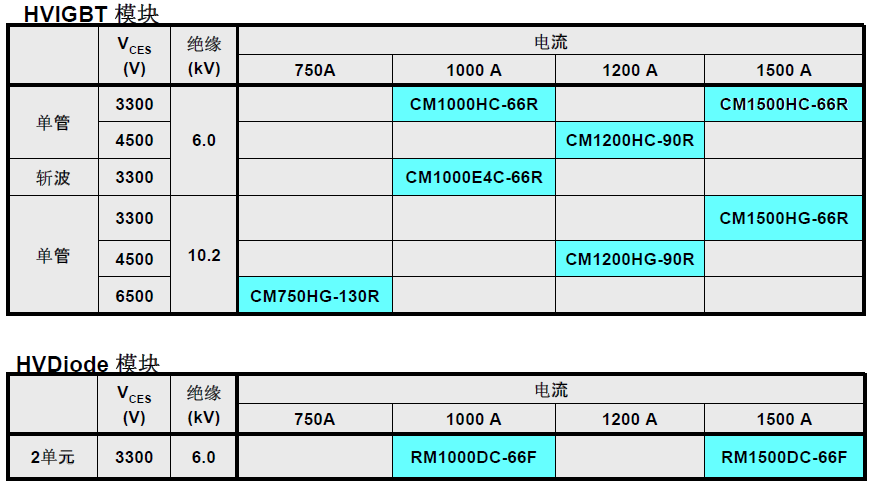

三菱電機的R系列HVIGBT，包括3300V、4500V和6500V三個電壓等級，同時為滿足客戶對高壓二極管的需求，此次也推出了相應的高壓二極管產品，其產品線布局如下：
