使用SCALE-2 IGBT驅動器控制多電平拓?fù)涞姆椒?/h1>

介紹

本應用指南描述SCALE™-2 IGBT驅動器控制多電平變換器在發生故障時的處理方法。多電平變換器使用串聯IGBT，進而升高變換器輸出電壓及電流的幅值，并降低其總諧波失真率。多電平變換器的基礎拓?fù)湟�求使用特定的開通和關斷時序，以確保IGBT的集電極-發射極電壓不會超出安全范圍。通常，半橋的外管IGBT應始終先關斷（圖1中的S1和S4）。如果出現故障，需要執行常規的關斷時序（先關外管，后關內管），或用另外的關斷時序并結合其他方法，以限制IGBT的集電極-發射極電壓和關斷能量。

使用SCALE-2驅動器的推薦方法

使用帶高級有源鉗位(AAC)的SCALE-2驅動器時，在檢測到IGBT有故障的情況下（如短路），不需要使用特定的關斷時序。只要IGBT驅動器檢測到故障狀況，它就會立即（或有相應的延遲/1/）關斷相應的IGBT模塊（不管該IGBT模塊在變換器拓?fù)渲刑幱诤畏N位置），并且故障信號會在短時間/1/內傳送到用戶接口。如果隨后采用錯誤的關斷時序，AAC即可安全地限定相應IGBT的最大Vce電壓。當檢測到驅動器故障時，主控制器只需要對所有IGBT施加統一的關斷脈沖，即可避免IGBT和驅動器出現熱過載。下面的一些測試，足以證實高級有源鉗位技術的有效性。

已完成的測試

下面的研究采用F3L200R07PE4 650V/200A三電平NPC1 IGBT模塊和2SC0108T2D0-07 SCALE-2驅動器（拓?fù)淙鐖D1所示）。請參考/2/以了解詳細信息。TVS的擊穿電壓的典型值設為479V (1mA/25°C)，以支持870V的最大直流母線電壓Vdc（每個半直流母線電壓均設為相同值以便于測量）。將考慮兩種不同的短路情況。

圖 1 三電平NPC拓?fù)?/div>

橋臂中點(MP)與中性點(0)之間的短路

在圖1的拓?fù)渲校�在橋臂中點MP與中性點0之間設置一短路路徑。圖2的測量中所采用的最大直流母線電壓Vdc為870V。

最初，所有的開關都處于關斷狀態(a)。然后導通IGBT S3 (b)，則半直流母線電壓435V會施加于IGBT S4 (Vce4)，此時無短路電流流過。當S4導通時，短路電流Ic4流經S3和S4，一直增大，直到IGBT S3先退飽和，稍后是S4退飽和。特定的關斷時序?qū)⒁�求先關斷S4，再關斷S3。但在這里S3會先關斷。如果不采取保護措施，短路電流會換流到圖1中的D1和D2，從而導致約870V的全直流母線電壓施加到S3 (Vce3)，而這遠遠超出了IGBT最大耐壓能力。圖2清楚表明，在關斷S3的整個關斷過程中，電壓Vce3被鉗在最大值500V。當短路電流完全關斷時，半直流母線電壓435V施加到IGBT S3 (e)。

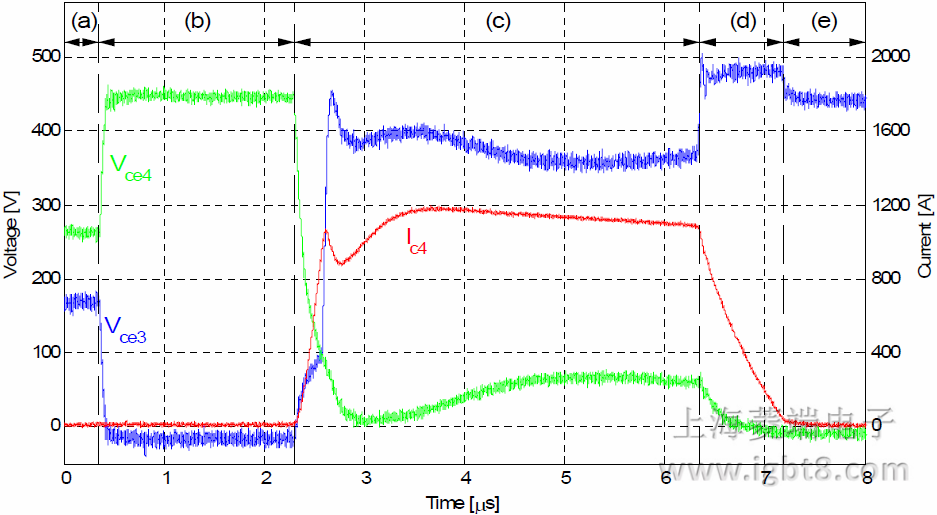

圖 2 在MP與0之間出現短路時的“錯誤”關斷時序

橋臂中點(MP)與直流母線正端(P)之間的短路

在圖1的拓?fù)渲�，在橋臂中點MP與直流母線正端(P)之間設置短路路徑。圖3的測量中所采用的直流母線電壓Vdc為550V。最初，所有的開關都處于關斷狀態(a)。然后導通IGBT S3 (b)。短路電流IL開始從P流到MP、S3和D6。一半的直流母線電壓Vdc被施加到IGBT S4 (Vce4)。在約1μs后，S4導通。短路電流快速從D6換流到S4（Ic4增大）。當IGBTS3退飽和時，它的電流會大幅減�。▓D3中未顯示），從而產生Vce3電壓尖峰。因?yàn)槎搪冯娏鱅L為電感性（短路路徑存在最小電感），其將保持相對穩定，在整個、(e)和階段，流經二極管D1和D2的電流在數值上等于IL–Ic4，也即IL-Ic4正通過D1和D2續流。因此，全直流母線電壓Vdc被施加到MP與N之間。在此期間，AAC可將電壓Vce3安全地鉗在500V左右（Vce3會在S3退飽和后立即升高，但不會超過IGBT RBSOA）。直流母線電壓Vdc與Vce3之間的差值（約等于550V-500V=50V）施加到MP、S3、S4和N之間的雜散電感上，因?yàn)镾4仍處于飽和狀態，這會導致Ic4進一步增大，但增大速率較低。

當S4退飽和時，電流Ic4停止增大。特定的關斷時序會要求先關斷S4。但在這里S3會先關斷。這種影響幾乎察覺不到，如圖3所示。原因非常簡單：AAC已經限定Vce3電壓，它無法進一步升高。驅動器會嘗試降低S3的門極-發射極電壓，但AAC功能阻止了這一行為。然后，關斷IGBT S4 (g)，Ic4迅速降至零。對應的Vce4電壓由S4的AAC進行安全限定。初始短路電流IL然后會完全通過D1和D2續流，并逐漸減小為零，部分波形如圖3所示。

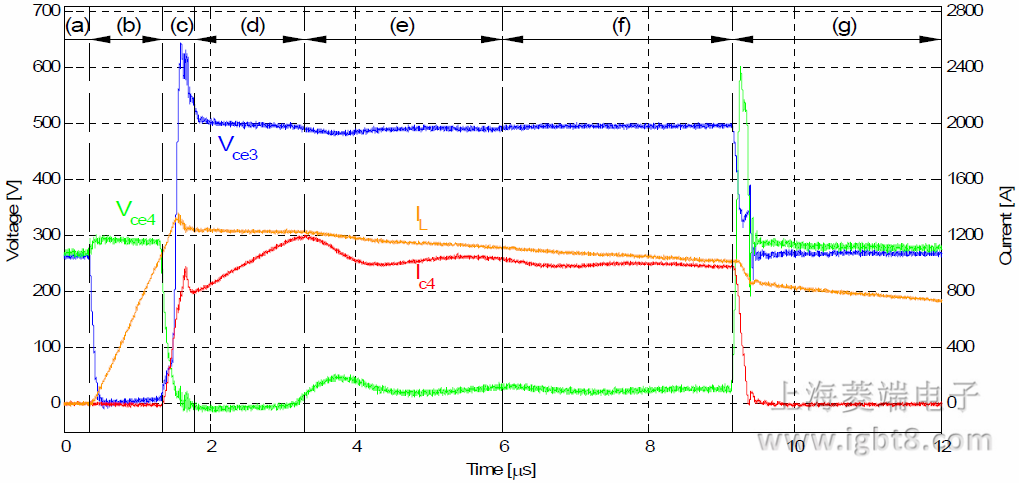

圖 3 在MP與P之間出現短路時的“錯誤”關斷時序
