基于2SC0108T 芯片的三電平IGBT模塊驅動電路

0 引言

相較于兩電平逆變電路而言，三電平逆變電路既能減小IGBT器件的開關損耗，又能提高電能質量[1-2]。為迎合市場需求，應用F3L400R12PT4 型三電平IGBT模塊開發出具有三電平拓?fù)浣Y(jié)構的逆變器。IGBT是逆變器中關鍵部件之一，而高性能的驅動電路能更好地保證IGBT 獲得優良的開通和關斷特性，且在IGBT 發生故障時能更好地實施保護動作，從而最大限度地保證逆變器的高效性和可靠性。本文介紹了一款基于2SC0108T驅動芯片的三電平IGBT驅動板[3]，對其前級輸入信號調理電路、故障信號反饋電路及短路保護電路進行了深入分析，并將該驅動板與F3L400R12PT4型三電平IGBT 模塊聯調，通過模塊斬波測試與短路測試驗證了該驅動板的優良性能，包括良好的電磁兼容性[4 ]。

1 2SC0108T 驅動芯片及三電平IGBT 模塊簡介
2SC0108T是一款低功耗、雙驅動通道的SCALE-2驅動芯片，具有廣闊的應用平臺和高可靠性。其供電電源為15 V，邏輯輸入電平兼容3.3~15 V信號，通用性好；同時門極輸出信號高電平為15 V，低電平為-8 V，單通道驅動功率為1 W，最大驅動電流為8 A，可驅動600 A/1 200 V的IGBT。該驅動芯片在合理地配置外圍電路后具有短路保護、電源監控等功能，且抗電磁干擾特性優良。傳統的IGBT 驅動電路一般與IGBT 分開安裝，為了減小驅動信號線上的寄生電感、寄生電容與電磁干擾，本文所設計的IGBT驅動板直接安裝在IGBT模塊上。

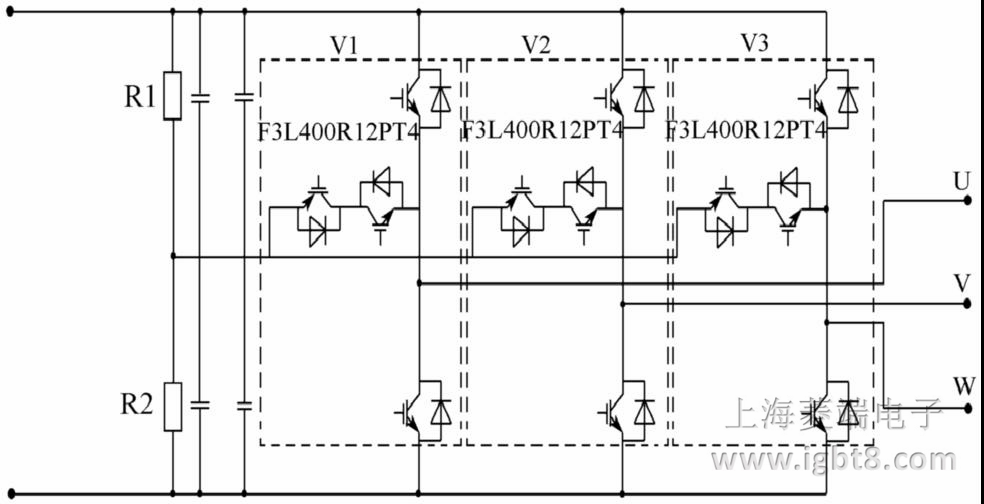

T型三電平逆變器IGBT電路拓?fù)淙鐖D1所示。
