3相供電VVVF變頻器IGBT模塊選型

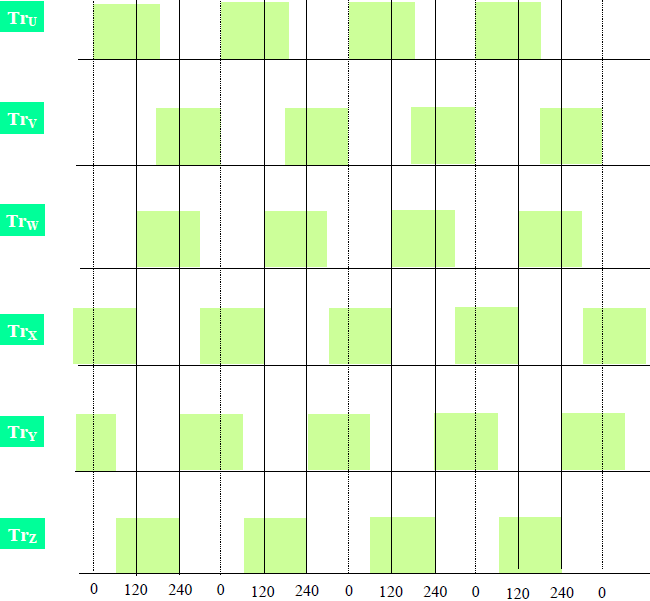

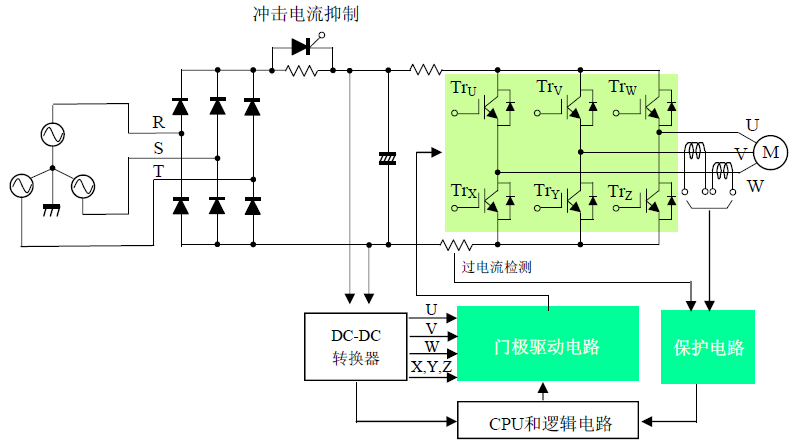

3相感應電動機驅動電路的構成和輸出時序圖：

交流電源電壓和IGBT額定電壓VCES：

交流電源電壓 200～240V 400～480V 575, 690V

IGBT額定電壓VCES 600V 1200V 1700V
電動機輸出和IGBT額定集電極電流IC（3相橋路）：

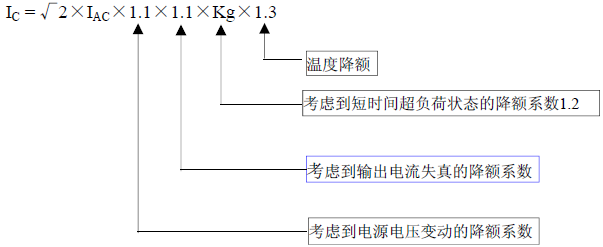

IAC=P / (√3×VAC×cosθ×η)

IAC : 驅動電流 (ARMS)

P ： 3相電動機輸出 (W)

VAC ：額定電壓 (VRMS)

cosθ ：功率因數

η : 效率

假設功率因數為0.8、效率為70%

IAC=P / (0.970VAC)

AC200V 時 IC = 0.0138P

AC400V 時 IC = 0.00688P

3相電動機輸出 AC200V AC400V

600V耐壓IGBT的集成電路 1,200V耐壓IGBT的集成電路

3.7kW 50A (51.0A) 25A (25.5A)

5.5kW 75A (75.9A)

7.5kW 100A (103.5A) 50A (51.0A)

15kW 200A (207A) 100A (103.5A)

30kW 400A (414A) 200A (207A)

45kW 600A (621A) 300A (309.6A)

55kW 400A (379.5A)
