Concept SCALE-2 IGBT模塊驅動芯片組功能介紹

2SC0108T的實物圖

SCALE-2 芯片組的特征

全定制專用集成電路(ASIC), 高電壓數模信號混合, C-MOS技術

Compatible SCALE Cores and SCALE- Plug-and-Play drivers

延遲時間 80ns ±4ns, 抖動量 ±1ns

比傳統驅動器減少90%的元件

副方芯片內集成了 8A 的N溝道m(xù)osfet輸出推動級, 外部可以并聯N溝道雙mosfet將最大輸出電流提升至60A

副方芯片集成了先進的有源鉗位(advanced active clamping-- AAC)

IGBT 短路保護

門極電壓為+15V / -7...-15V

副邊的+15V為穩壓輸出

原方ASIC集成了DC/DC控制器

ASIC中所有的輸入及輸出管腳都有靜電保護 (不需要外部元件)

副方ASIC有變壓器接口及光纖接口兩種版本

產品中裝備了普通變壓器或平板變壓器
文章來源：http://xudaoyu.cn/

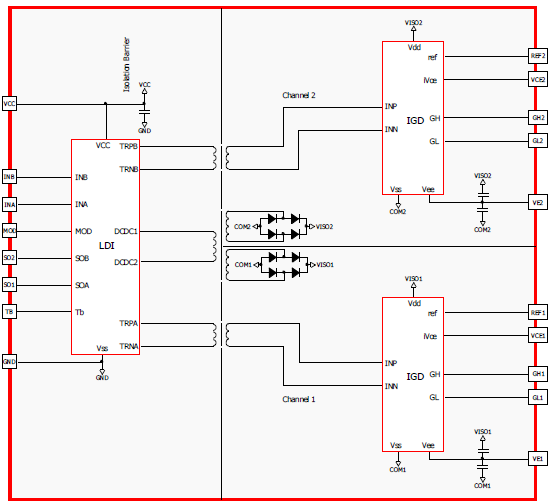

磁隔離的IGBT驅動器的原理框圖(2SC0108T)：

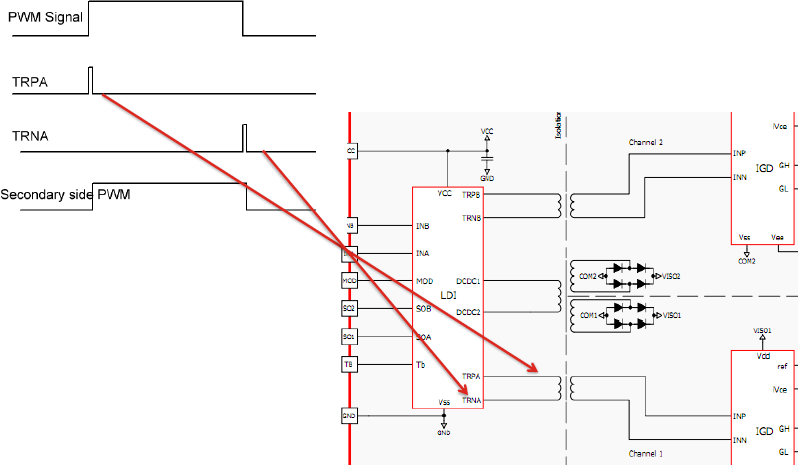

原方與副方芯片傳輸信息的原理：

SCALE-2原方芯片介紹

1. SCALE-2原方芯片集成了DC/DC電源所需要的控制電路以及1對用在推挽逆變電路上的Mosfet，如上圖右側所示。

2. A,B通道的隔離信號變壓器的推動級

3. 其他邏輯電路
SCALE-2原方芯片的照片(LDI)：

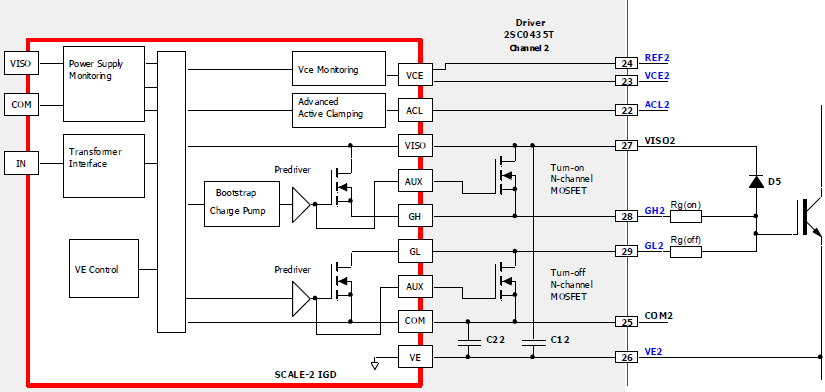

副方芯片的原理框圖：

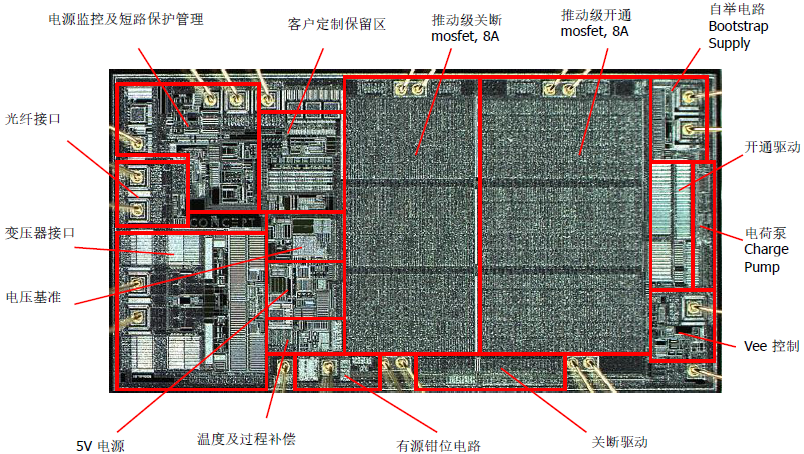

SCALE-2 副方芯片的照片(IGD)：
