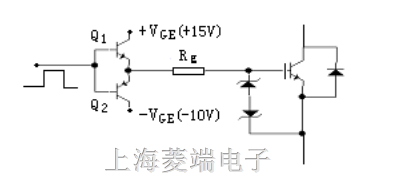

Q1,Q2 為驅動功率推挽放大,通過光耦隔離后的信號需通過Q1,Q2 推挽放大。選擇Q1,Q2 其耐壓需大于50V。選擇驅動電路時,需考慮幾個因素。由于IGBT 輸入電容較MOSFET 大,因此IGBT 關斷時,最好加一個負偏電壓,且負偏電壓比MOSFET 大,IGBT 負偏壓值最好在-5V~―10V之內;開通時,驅動電壓最佳值為15V10%,15V的驅動電壓足夠使IGBT 處于充分飽和,這時通態壓降也比較低,同時又能有效地限制短路電流值和因此產生的應力。若驅動電壓低于12V,則IGBT 通態損耗較大, IGBT 處于欠壓驅動狀態;若VGE>20V,則難以實現電流的過流、短路保護,影響IGBT 可靠工作。轉載請注明出處:http://xudaoyu.cn/jc/453.html
2、柵極驅動功率的計算
由于IGBT 是電壓驅動型器件,需要的驅動功率值比較小,一般情況下可以不考慮驅動功率問題。但對于大功率IGBT,或要求并聯運行的IGBT 則需考慮驅動功率。IGBT 柵極驅動功率受到驅動電壓即開通VGE(on)和關斷VGE(off)電壓,柵極總電荷QG 和開關頻率f 的影響。柵極驅動電源的平均功率PAV 計算公式為:
PAV=(VGE(on)+VGE(off))·QG·f
對一般情況VGE(on)=15V,VGE(off)=10V,則PAV 簡化為:PAV=25×QG×f。
QG 為柵極總電荷與CGE 有關,從EUPEC 的數據資料上可查到。若IGBT 并聯,則QG 是各個IGBT QG 之和。
f 為IGBT 開關頻率。
柵極峰值電流IGP 為:
注意:Rg 應為內部和外部驅動電阻之和,EUPEC 部分IGBT 模塊內部封有驅動電阻。
