三菱NX及英飛凌或富士Econodual系列NTC溫度傳感器規格

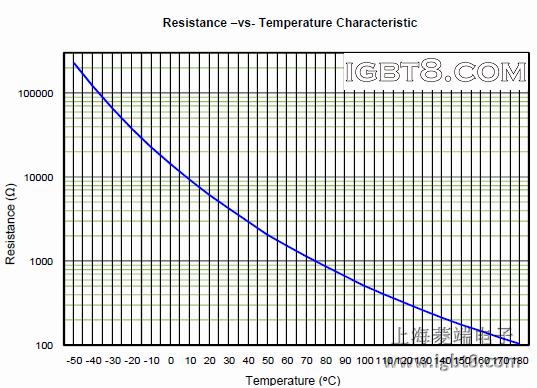

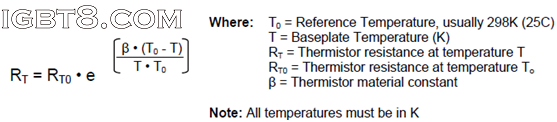

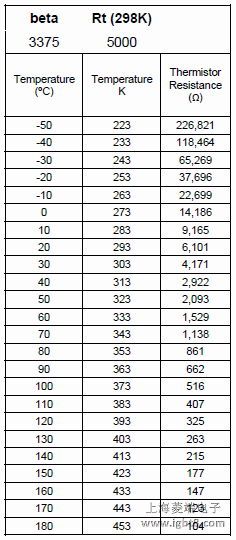

三菱NX系列及英飛凌或富士Econodual系列的IGBT模塊都包含有NTC溫度傳感器，集成的NTC可實現精確地測量模塊基板溫度。一個典型內置熱敏電阻的阻值與溫度的特性曲線及電阻與溫度對應表格數據如下圖所示。熱敏電阻的阻值作為基板溫度的函數由下式給出：

IGBT模塊手冊中規定β值和R_T0的值，上面的等式同樣適用于基板溫度T，函數形式如下式�？捎糜谠跓崦綦娮枳柚狄阎臈l件下，計算對應的基板溫度。文章來源：http://xudaoyu.cn/sr/160.html

上述幾種系列IGBT模塊規格書中關于NTC熱敏電阻的參數特性如下表所示：
