在
IGBT模塊變流器裝置中，最關鍵的參數之一是
IGBT芯片的溫度。直接測量的辦法是將溫度傳感器安裝在芯片上或者成為芯片的一部分。如此做將會減少承載芯片電流能力的有效區域。一個可行的替代方案用來確定芯片的溫度，從測量基板的溫度作為一個已知點開始，使用熱模型計算
IGBT溫度。在許多英飛凌的電力電子模塊中，通常集成了熱敏電阻，也稱之為NTC，作為一個溫度傳感器以簡化精確的溫度測量的設計。文章來源：http://xudaoyu.cn/sr/169.html
IGBT一些新封裝結構的模塊中，內部封裝有溫度傳感器(NTC)。如功率集成模塊(PIM)；六單元(EconoPACK)FS系列；三相整流橋(Econobridge)；EasyPIM；EasyPACK；Easybridge；四單元H-橋(Econo-FourPACk)；增強型半橋(Econodual+)等模塊內均封裝有NTC溫度傳感器。NTC是負溫度系數熱敏電阻，它可以有效地檢測功率模塊的穩態殼溫(Tc)。模塊內封裝的NTC參數完全相同。NTC是安裝在硅片的附近以實現緊密的熱耦合，根據不同的模塊，可將用于測量模塊殼溫的溫度傳感器與芯片直接封裝在同一個陶瓷基板(DCB)上，也可以將NTC安裝在一個單獨的基板上，大大簡化模塊殼溫的測量過程，如下圖所示。轉載請注明出處：http://xudaoyu.cn/

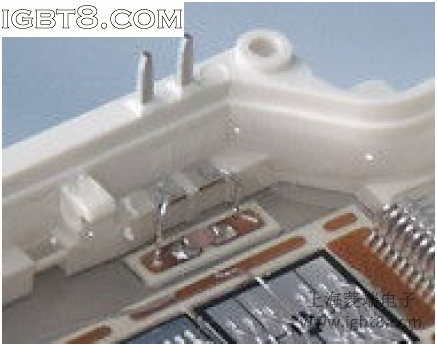

圖1 NTC inside theEconoDUAL™3 mounted on a separate DCB close to the IGBT

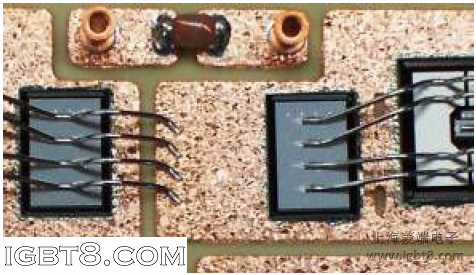

圖2 NTC inside a module without baseplate, mounted close to the silicon
圖3所示，NTC與IGB或二極管芯片位于同一陶瓷基板上，模塊內使用隔離用硅膠填充，在正常運行條件下，它是滿足隔離電壓的要求。EUPEC在IGBT模塊最終測試中，對NTC進行2.5KV交流，1分鐘100%的隔離能力測試。但根據EN50178的要求，必須滿足可能出現的任何故障期間保持安全隔離。由于IBGT模塊內NTC可能暴露在高壓下(例如：短路期間或模塊燒毀后)，用戶還須從外部進行安全隔離。
如圖4所示，當模塊內部短路過流，或燒毀的過程中連線會熔化，并產生高能量的等離子區，而所有連線的等離子區的擴展方向都無法預期，如等離子區接觸到NTC，NTC就會暴露在高壓下，這就是用戶需在外部進行安全隔離的必要性。
圖3 陶瓷基板橫切面
圖4 最差的故障管殼
1可靠隔離的措施
要實現可靠隔離，可以采用多種不同的方法，在某些應用中，NTC傳感器本身的隔離能力已經足夠。由于每個應用情況不同，而且用戶內部設計標準也各不相同，因此，應根據各自的用途，設計符合要求的隔離。最常用的外部隔離方法是：將NTC與比較電路，通過光耦與控制邏輯隔離開，如圖5所示。

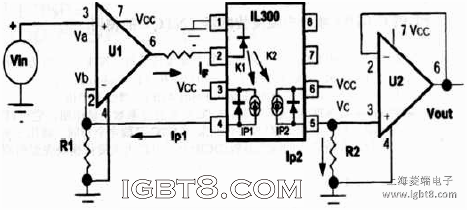

圖5 應用光耦I(lǐng)L300進行安全隔離

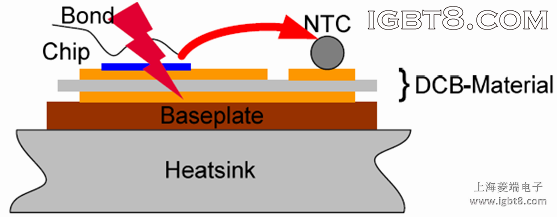

在隔離失效的情況下，可能會在高壓與NTC之間產生一個通路，如下圖所示：
Conducting path in case of failure
該通路可能是在失效事件中移動的鍵合線改變位置造成，或者失效事件中電弧放電產生的等離子體通道。因此，內部NTC的隔離只能滿足功能隔離。如果需要加強隔離，需要在外部添加額外的隔離層。在最近幾年中，以下幾種方法已被證明是可行的選擇，其中：
• Having the control designed with reference to the high voltage and add an isolation barrier between touchable parts and the whole control electronic
• Use analog amplifiers with internal isolation barrier to sense the voltage across the NTC
• Transfer the NTC’s voltage to a digital information that can be transported to the control by means of isolating elements like magnetic or optic couplers
盡管在一般應用中，NTC的功能性隔離已經足夠，但是在特殊場合設計中應該檢查所有的隔離要求是否都可以滿足。
