SKiiP 系列的“技術解釋”

半橋是由相同的驅動程序控制，但使用客戶來說，它們有不同的電源端口（DC+，AC，DC-）

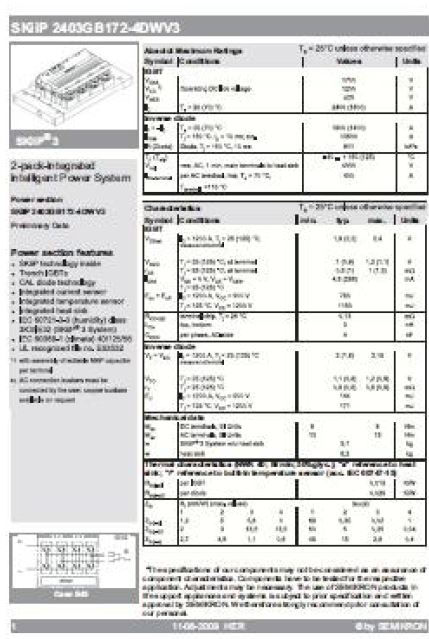

為了正確使用SKiiP 模塊，除了通過數據文件了解所有類型的技術參數外，還必須了解產品SKiiP 系列的“技術解釋” 。圖3.6.5 顯示了SKiiP 模塊的基本數據表結構圖。

同傳統的功率模塊數據文件不同的是SKiiP 數據文件沒有曲線圖表。第1 頁介紹了電功

率模塊外形，等效電路和模塊的極限值以及額定值的參數表格。額定參數分為最低、

典型和最高三檔給出。在頁面左邊的陰影中，給出了模塊的基本使用信息和列出了集

成組件。此外，在這還給出了氣候級別，UL 列表，以及SKiiP 模塊數據文件中的腳注

解釋信息。在數據文件底部的陰影是文件的簽發日期。第二頁給出了控制驅動電路的

極限值和額定值。在底部的陰影區也給出了驅動程序特定的功能和可能的選擇項。
