IGBT 的熱阻抗Zth（j-r）I，反向二極管的Zth（j-r）D 和Zth（r-a

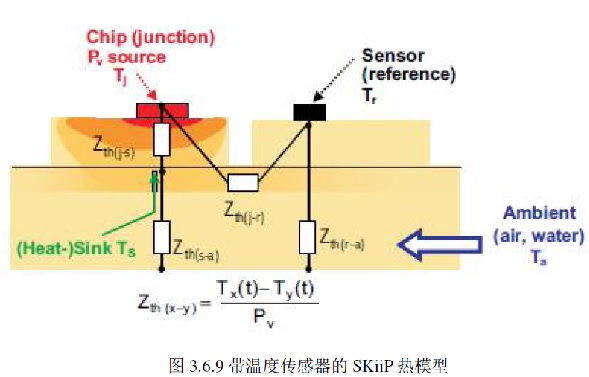

在SKiiP 數據文件中參數熱阻抗是按照參數Ri 和4 個時間常數τi 給出的。作為溫度和熱流量的參考點是在SKiiP 模塊中集成的溫度傳感器給出的溫度，用“r”表示，它是在芯片溫度和冷卻器溫度之間（圖3.6.9）的溫度。Zth（j-r）I和Zth（j-r）D 是IGBT 及二極管芯片到溫度傳感器之間的熱阻抗，Zth（r-a）表示冷卻介質和溫度傳感器的之間的熱阻抗。
