MiniSKiiP IPM 的極限值

為了使控制信號和控制能量傳輸到IGBT 頂部,三相U,V,W電源使用了引導電平轉換器電路也就是自舉電路。圖3.6.16 顯示了IGBT 的頂部的單項的自舉電路的基本結構,在連接端口分別為VB1,VB2 和VB3。

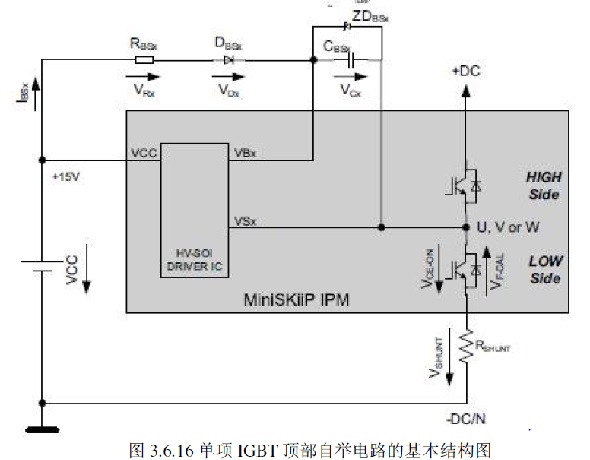

單項IGBT 頂部自舉電路的基本結構圖
MiniSKiiP IPM 的極限值
MiniSKiiP IPM的驅動器的極限值
所有給出的極限值都是在散熱器溫度為25°C 的條件下。
驅動器工作電壓VCC
它是電源電壓在VCC 和VSS 或者 VCCL和VSSL終端之間的絕對極限值。
高端工作電壓(floating)VBx
它是VB1-U, VB2-V, VB3-W端口之間的絕對電壓限制值。
高端偏移電壓(floating)VSX
它是連接端口VSX 和V SS(VSX =VCES)之間瞬態電壓尖峰的最大值。相關參數:脈沖
寬度tp< 500ns.
輸入控制電壓Vin
它是HIN1, LIN1, HIN2, LIN2, HIN3, LIN3, /ERRIN 和 VSS 端口的高電位和低電位的輸
入信號幅度,這個信號是由外部的信號整形邏輯元件產生的。
錯誤信息(/ ERROUT)輸出端口的電壓范圍VoErr
ITRIP 端口輸入電壓范圍ViTrip
它是在工作電壓時,連接/ ERROUT 和ITRIP 端口的絕對極限值
(VSS - 0.3 V < V < Vss + 0.3V)。
錯誤信息/ ERROUT 端口輸出電流最大值Imax(E0)
它是在/ ERROUT 端口(漏極輸出開路)并MOSFET(低電位)在連續開通的時,允
許輸出電壓VSS 經過漏極電阻的最大連續電流。
開關頻率fmax
它是允許的最大開關頻率,它受到驅動器電源的最大輸出電流Ig(AV)和驅動器功耗限
制。
