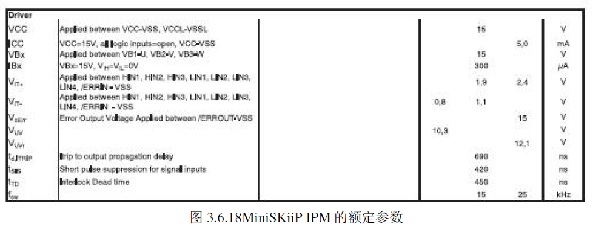

MiniSKiiP IPM 的驅動器的額定值

所有參數都是在散熱器溫度為25°C 的條件下給出的。

驅動器電源電壓VCC

在驅動器參數表中給出的，在VCC 和VSS 或者VCCL和VSSL之間的標稱電壓。

驅動電流Icc

它是典型的驅動器核心和底部的電流消耗。相關參數：VCC =15V，VIH = VIL = 0V

高端工作（floating）VBx

它是在端口VB1-U, VB2-V, VB3-W 之間的典型電壓值。

高端工作電流（floating）IBX

它是在電壓VBx 下的工作電流。相關參數：VBx = 15V，VIH = VIL = 0V

在驅動器輸入端的開關切換門限電壓VIT+和VIT-

它是典型的在輸入端HIN1 至HIN3，LIN1 至LIN4， / ERRIN 和VSS 的切換門限電壓

值。

錯誤輸出端口ERROUT 的輸出電壓VoErr

它是在一定的條件下錯誤儲存器發出的典型的輸出電壓（在/ ERROUT 和VSS 端口之間）。當“欠壓”或“外部錯誤（/ ERRIN = 低電位）”時，/ ERROUT 為低電位。重新恢復必須首先保證內部沒有錯誤，然后至少在/ ERRIN 的輸入端最小有一個9.5 微秒的高電位信號，以及在HIN1 至HIN3 和LIN1 至LIN3 有一個最小為9.5 微秒的低電位信號。

欠壓監視電壓值VUV

當驅動器電源電壓VCC 低于電壓VUV 時，內部欠壓監視單元會給出一個欠壓的信息，并關斷所有IGBT 和設置/ ERROUT 到低電位。

欠壓恢復重置的電壓值VUVr

當錯誤內存單元給出了欠壓信息后，只有驅動電源電壓VCC 上升并超過了VUVr 才有可能復位。

過流關斷的延遲時間td，ITRIP

它是電流達到關閉電流ITRIP 和關斷IGBT 的間隔時間。

相關參數：VC = 15V，VIH = 3.3V ，VIL= 0V， VITRIP = 1V

最小輸入脈沖寬度（短脈沖抑制）TSPS

開關切換的最小脈沖寬度，小于此寬度的脈沖被抑制。

開通IGBT 的死區時間tTD（鎖死時間）

MiniSKiiP IPM有一個450 ns 的死區時間。

它是當輸入信號HIN 或LIN 在高電位時，IGBT 的頂部和底部被關斷的時間。這時沒有錯誤報警信息。
